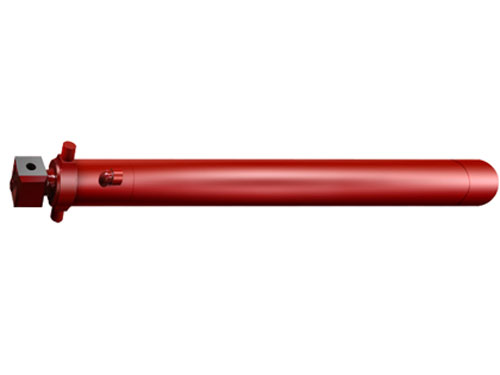

臂伸縮1油缸
缸筒材料采用：產品采用27SiMn、45#原材料并進行了調質處理，其抗拉強度（σb/MPa）：
| 產品型號（非捆綁） | 行程 | 安裝距 | 額定壓力 | L1 | L2 | L3 | D1 | D2 | D3 | D4 | D5 | D6 | B1 | B2 | B3 | B4 | M1 | M2 | M3 | M4 |
| 12T臂伸縮1油缸 | 1814 | 440 | 30 | 2175 | 655.8 | 30 | 106 | 90 | 70 | 50 | 12 | | 133 | 144 | 72 | 72 | M18 | M18 | M16 | M16 |
| 20T臂伸縮1油缸 | 1470 | 1810 | 31.5 | 850 | 755 | 110 | 121 | 100 | 70 | 40 | 16 | 32 | 140 | 170 | 80 | 80 | M22 | M22 | G1/2 | G1/2 |
| 4060臂伸縮1油缸 | 1810 | 2155 | 28 | 1233 | 1108 | 89 | 115 | 95 | 65 | 35 | 12 | 37 | 90 | 90 | 90 | 90 | JIC7/8 | JIC7/8 | M21 | M21 |
| 6.3T臂伸縮1油缸 | 1810 | 2175 | 31.5 | 844 | 744 | 130 | 95 | 80 | 56 | 30 | 14 | 30 | 45 | 80 | 70 | 80 | M22 | M22 | M30 | M30 |
| 200臂伸縮1油缸 | 1700 | 670 | 31.5 | 2054 | 1957 | 135 | 95 | 75 | 55 | 32 | 16 | 30 | 163.6 | 95 | 52 | 65 | M24 | M24 | M35 | M35 |
| 360臂伸縮1油缸 | 1700 | 680 | 31.5 | 2115 | 2000 | 155 | 114 | 90 | 65 | 40 | 20 | 37 | 135 | 135 | 90 | 90 | M30 | M30 | G3/4 | G3/4 |
| 400臂伸縮1油缸 | 1700 | 800 | 31.5 | 2115 | 2000 | 155 | 121 | 100 | 75 | 40 | 20 | 35 | 135 | 135 | 90 | 90 | M30 | M30 | G3/4 | G3/4 |
| 500臂伸縮1油缸 | 1700 | 680 | 31.5 | 2115 | 2000 | 155 | 114 | 90 | 65 | 40 | 20 | 35 | 117 | 188 | 90 | 90 | M30 | M30 | G3/4 | G3/4 |
| 600臂伸縮1油缸 | 1700 | 600 | 31.5 | 2115 | 2000 | 155 | 114 | 90 | 65 | 40 | 20 | 35 | 138 | 138 | 90 | 90 | M30 | M30 | G3/4 | G3/4 |
